Leiðbeining um slípun á sléttum myllu með flatbotni

Flokkun lokaframleiðslu

1. Flat fræ skútu

Framkvæma fína fræsingu eða grófa mölun, fræsa gróp, fjarlægja mikið magn af eyðublöðum, fína mölun á láréttu plani eða útlínur á litlu svæði;

2. Kúluendafreskur

Til hálfgerðar frágangs og frágangs á sveigðum flötum getur litli skurðurinn klárað að mala litla svif á bröttum flötum / beinum veggjum;

3. Hringfræsar á nef

Framkvæma grófa mölun með minni yfirborðsbreytingum, færri mjóum og innfelldum svæðum og tiltölulega flötum svæðum;

4. Flat-endir fræsari með afskurði

Það er hægt að nota við grófa mölun til að fjarlægja mikið magn af eyðublöðum, og einnig til fínnar mölunar á litlum skúffum á sléttu yfirborðinu (miðað við bratta yfirborðið);

5. Mynda fræsara

Þar með talið afskurðarskútar, T-laga fræsarar eða trommuskerar, tannskúrar og innri R skeri.Fræsari sem sniðbrúnarsniðið er hannað í samræmi við snið vinnustykkisins kallast myndandi fræsi.Eins og mynda beygjutækið getur það tryggt víddarnákvæmni, samræmda lögun og mikla framleiðni vinnustykkisins sem á að vinna. Mótunarfræsarinn er mikið notaður í framleiðslu, sérstaklega við vinnslu túrbínublaða.

6. Afturhnífur

Lögun chamfering skútu er sú sama og chamfering lögun. Það er skipt í fræsar og mölunarfræsar, sem aðallega eru notaðir við götun eða götun. Að auki, samsökkva og flugvélasendingar (notaðir til að sökkva eða sökkva) Höfuð), innri keilu andlitsþurrkur (notað til að snúa ytra horni boltans) osfrv .;

7. T hníf

T-laga skútu er verkfæri sem sett er saman á fræsivél til að mala T-laga skurðir og hliðarskurðir á vinnustykki.T-laga skútar eru einnig kallaðir T-lagaðir fræsarar, hálfhringlaga fræsarar og lykilfræsir, sem geta fullkomlega unnið úr T-laga sporum og hliðarholum. Haltu venjulega skurðarafköstum við háan hita;

8. Grófur leðurhnífur (einnig kallaður bylgjuhnífur)

Gróft mölunartæki sem er hannað til að klippa ál-kopar álfelgur er hægt að vinna hratt, hentugur fyrir gróffæri, vinnslu skilvirkni, góða flís flutningur, stór flís flutningur og hár málm flutningur hlutfall. Það eru tvö algeng efni til að mala skeri: háhraða stál, karbít.Í samanburði við hið fyrrnefnda hefur hið síðarnefnda meiri hörku og sterkan skurðkraft, sem getur aukið hraða og fóðurhraða, aukið framleiðni, gert hnífinn áberandi og unnið úr erfiðum vélum eins og ryðfríu stáli / títanblendi, en kostnaður er hærri og skurðarkrafturinn breytist hratt. Það er auðvelt að brjóta hnífinn undir aðstæðum;

9. Taper milling cutter

Carbide taper flat-botn milling skútu vinnur aðallega: taper djúp gróp, taper hole, hallandi yfirborðsvinnsla osfrv .; karbít taper boltinn endir fræsir sker aðallega: hjól, blað, hola osfrv.

Áður en slípað er til þarf að skoða slípihjólið. Ef hlaup er á hjóli, óreglulegur sívalur yfirborð eða of mikil ával horn, þá þarf að klippa það.Almennt er hægt að nota mala hjólabreytiefni (demantur kommode, gírkassa osfrv.) Til að klæða sívala yfirborð mala hjólsins, eða nota úrgangsslípihjól með tiltölulega mikla slípandi korn hörku er hægt að nota til að klæða.Ef hliðarplan mala hjólsins er þegar misjafnt er hægt að skipta um slípihjól.

Slípunartæki fyrir endamyllu:

Tæknin við að fletja enda yfirborð endaverksmiðju

Burtséð frá fjölda kanta á endamyllu, verður að loka enda blaðsins jörðað hornrétt á ásinn. Þetta er lykillinn að því að tryggja að hæsti punktur blaðsins geti verið í sama plani.Það eru eftirfarandi aðferðir til að leiðrétta hornrétt á endahlið blaðsins miðað við ás fræsarans.
① Sjónræn skoðun.Með hjálp flatrar plötu skaltu setja brún endamyllunnar á sléttu plötuna og fylgjast með vinstri og hægri hallahorninu.Snúðu síðan fræsaranum 180 ° og fylgstu með vinstri og hægri hallahorninu.Ef hallahornin sem sjást tvisvar í sömu átt eru mismunandi þarf að slípa þar til hallahornin sem sjást tvisvar í sömu átt eru þau sömu.Snúðu síðan fræsaranum 90 ° og endurtaktu ofangreinda aðgerð.
② Leiðrétta með ferkantaðri reglustiku.Kvörðuðu með 90 ° ferningi á slétta plötu, settu bæði fræsarann ​​og torgið og athugaðu hvort bilið er á milli fræsarans og torgsins eða hvort bilið er einsleitt, svo að lóðrétt fræsirinn geti vera dæmdir, eins og sýnt er á mynd 1 sem sýnt er.
③ Sjálfkvörðun.Klemmdu endamylluna á borpressuna eða fræsivélarpípuna, settu úrgangsslípahjól undir, veldu viðeigandi hraða til að kveikja á vélinni og færðu síðan fræsarann ​​niður til að mala á slípihjólið og framkvæma mölun í samræmi við enda andlit mala ástand.

Tæknin við að opna þverflautur fyrir
endamyllur Ef engin hringflauta er að framan á fjögurra blaðs endamyllu er nauðsynlegt að nota flak slípahjólsins til að opna aftur þverflautuna í átt að spíralflautu fræsarans. Dýptin er um það bil 1 ~ 2mm (of djúpt Það er auðvelt að klikka og það er ekki auðvelt að mala hjálparhornið þegar það er of grunnt).Þegar þú ert að grafa skaltu ganga úr skugga um að hlið mala hjólsins snerti ekki annan skurðbrúnina fyrir neðan (Athugið: Þessi krossgróp hefur áhrif á flísafjarlægð, ef það er ekki opnað ætti að auka halla brúnarinnar sem er innfelld í miðjunni) .

Slípunartækni endans andlit framkant endamyllunnar
Hen Þegar þú brýnir hvora brúnina sérstaklega er oddurinn á hverri brún notaður sem viðmiðun og meginreglan um að halda oddinum er að skerpa hrífuhornið (ef það er ekki flís, þá er ekki hægt að skerpa á því) og léttir hornið, Secondary léttir horn (ef það er mikið magn af skurði þarf betri styrk, þá er mælt með því að auka fleyghorn blaðsins fyrir framan skerputækið) og blaðhneigðina.

② Val á tengdum sjónarhornum er 6 ° ～ 8 ° léttingarhorn, (léttir horn 30 ° ～ 45 °) hallahorn blaðs 1 ° ～ 3 °.Val á léttishorni ætti að breyta í samræmi við hörku vinnustykkisins. Því meiri hörku efnisins, því minni er hornið; meginreglan um hornval fyrir blaðhneigð er að öll fjögur blaðin verða að vera innfelld í miðjunni. Því flatari sem hornið er, því meiri er grófa nákvæmni. .Á þessum tíma, því dýpra sem vinnsludýptin er (svo sem meiri en 2 mm en innan leyfilegs sviðs), verður grófnákvæmni betri, því allt skurðurinn tekur þátt í niðurstöðu skurðar.

FterEftir að slípun er lokið er fræsarinn settur upp á pall. Ef ásinn er lóðrétt geta allir skurðarbrúnir verið jafnir og sveigjuhorn skurðbrúnarinnar getur verið jafnt miðjað svo að það geti uppfyllt kröfurnar.

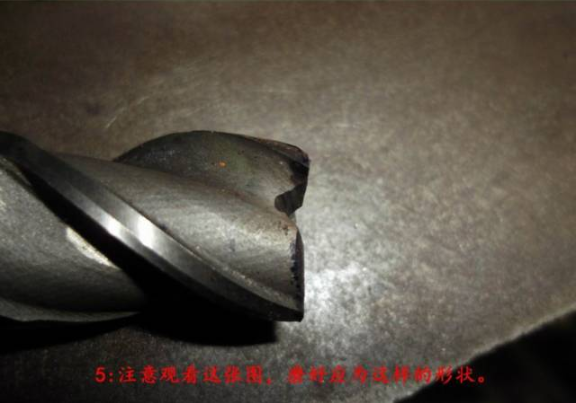

Á þessum tíma er einnig hægt að nota 90 ° ferning til að leiðrétta á flatri plötu og skoða síðan hvort bil er á milli skútu og fernings eða hvort bilið er einsleitt.Almennt skal fylgjast með tveimur tiltölulega háum fótum fyrst (tveimur fótum sem snerta botninn fyrst). Ef þeir eru ekki lóðréttir, pússaðu hærri fæturna þar til tveir andstæðir fætur eru í sömu hæð (það er lóðrétt). Á þessum tíma, þessir tveir fætur Ef hæðarmunur er á hinum tveimur gagnstæðum fótum, mun fræsarinn sveiflast.Á þessum tíma, mala tvo hærri fætur niður á sama tíma.Að sama skapi snúið fræsaranum 90 ° til að fylgjast með lóðréttleika hinna tveggja andstæðra fótanna og loks látið fjóra fætur snerta botninn á sama tíma og gerið fræsarann ​​lóðréttan.Mölskeri eftir slípun.
Í handvirkri slípun er ekki auðvelt að átta sig á hæð og horni blaðsins. Á æfingum er það mismunandi eftir einstaklingum. Passaðu bara að mala smá afturhorn.Þegar efri brúnin er ekki flöt, þarftu aðeins að gera oddinn á tækinu sem hæst. Að auki, ef það er ekki tilfellið að innra holrýmið sé hreinsað, getur þú einnig mölað oddinn á tækinu með afskurði sem er stærri en 0,2 mm til að auka styrk oddsins.

Skerputækni meginbrúnar (þ.e. hliðarbrúnar) endaverksmiðju

Ef aðalbrún endamyllunnar er slitin er nauðsynlegt að slípa hana meðfram spírallínunni á slípihjólinu (minni hjólþvermál er betra) (það er erfitt fyrir byrjendur að mala).Hins vegar er almennt taper eftir mala, og því minni sem taperinn er, því hærra er stig aðgerðarinnar.

Myndrænt mál:
