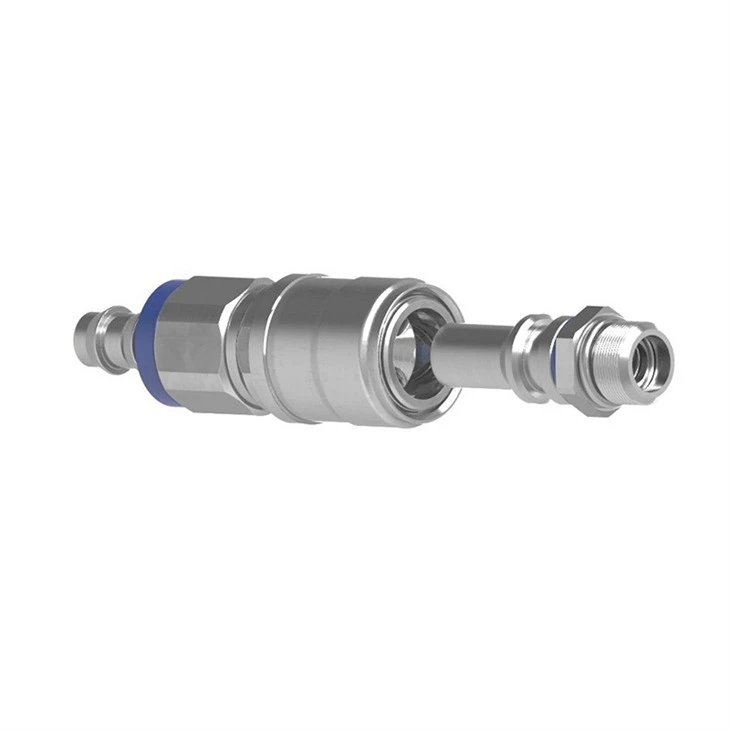

Universal Quick Disconnect (UQD)
Notkun: Vökvakæling gagnavera
Efni: Ryðfrítt stál 303
Umburðarlyndi: +/-0.01 mm
Framleiðsla: 5-ás CNC vinnsla
Aðstaða: Japan Mazak QTE-100MSYL
Lýsing
Tæknilegar þættir
Hvað er Universal Quick Disconnect (UQD)?
Universal Quick Disconnect (UQD) er háþróuð varmastjórnunarlausn sem er sérstaklega hönnuð til að auka fljótandi kælikerfi í gagnaverum og styðja við afkastamikil tölvumál (HPC). Boðið er upp á Pride, UQD eru hannaðir til að uppfylla strönga staðla Open Compute Project (OCP) og skila framúrskarandi árangri í krefjandi umhverfi.
Fáanlegt í fjórum stærðum og tveimur mismunandi litavalkostum (rauður og bláir til að auðvelda auðkenningu), einfaldar UQD viðhald og notkun með ýtt-til-tengja hönnun og flathliða tvöfalda lokunarloka, sem tryggir mikið flæði án þess að leka niður. Með því að fara yfir OCP flæðismat um að minnsta kosti 25%, dregur UQD úr orkunotkun og bætir skilvirkni fljótandi kælilykja, sem eru mikilvægar til að stjórna hitanum sem myndast af HPC og afkastamiklum netþjónum. Að auki tryggir 100% helíum-lekaprófun þess lekaþéttan rekstur, lágmarkar hættuna á niður í miðbæ og verndar viðkvæman búnað. Þessir eiginleikar gera UQD að ómissandi vali fyrir sjálfbæra og áreiðanlega hitastjórnun í nútíma gagnaverum.
Universal Quick Disconnect (UQD) Vörulýsing
Universal Quick Disconnect (UQD) er vandlega hannað til að skila framúrskarandi afköstum og fjölhæfni í vökvakælingu. Smíðað úr endingargóðu303 ryðfríu stáli, það býður upp á víðtæka vökvasamhæfni, sem gerir það hentugt fyrir ýmsar afkastamikil tölvumál (HPC) og kælingu gagnavera. Staðlað innsigli efni erEPDM, sem tryggir áreiðanlega notkun við margvíslegar aðstæður, en litanódaðar álhylsur og litakóða (rauð/blá) merking á innstungum og O-hringjum á innstungum auðvelda auðkenningu og samsetningu.
UQD styður margs konar endavalkosti, þar á meðal ORB, BSPP á innstungur og slöngutengingar sem hægt er að ýta á á innstungum, með viðbótarstillingum í boði sé þess óskað. Það er byggt til að standast rekstrarhitastig frá-40 gráðu til +150 gráðuog er með dæmigerðan vinnuþrýsting á6,9 bör, rúmar allt að20 barfyrir minni stærðir. Þessar forskriftir undirstrika öfluga hönnun og aðlögunarhæfni UQD, sem gerir það að kjörnum vali fyrir krefjandi hitastjórnunarkerfi.
Vöruteikning
|
Vöruheiti |
Universal Quick Disconnect (UQD) |
|
Umsókn |
Vökvakæling gagnavera |
|
Efni |
Ryðfrítt stál 303, 316 |
|
hörku |
HRB 92 (SS303), HRB 95 (SS316) |
|
Grófleiki |
Ra<0.4um |
| Hönnun | Láspinnahönnun með handfangi |
|
Líkamsstærð |
⅛", ¼", ⅜" og ½" |
|
Nafnflæðisþvermál |
2,8 mm, 5,5 mm, 6,3 mm, 8,9 mm |
|
Umburðarlyndi |
+/-0.01 mm |
|
Lekaprófun |
100% helíum lekaprófaður |
|
Framleiðsla |
Rennibekkur með rennibraut, 5-Axis CNC vinnsla |
|
Vottun |
ISO 9001:2015, ISO 13485 |
|
Aðstaða |
Japan Mazak QTE-100MSYL, Citizen Cincom L12-1M7 |
| Samgöngur |
FedEx, DHL, TNT, EMS osfrv. |
|
Pökkun |
PP poki eða sérsniðin umbúðir sé þess óskað |
|
Líkamsstærð |
Nafnflæðisþvermál |
Hámarks rekstrarþrýstingur |
Lág. sprengiþrýstingur |
Metið flæði |
Cv gildi |
Air Inclusion |
Vökvatap |
||||
|---|---|---|---|---|---|---|---|---|---|---|---|
|
- |
- |
Tengdur |
Innstunga/ Kvenkyns hálf |
Plug/ Male Half |
Tengdur |
Innstunga/ Kvenkyns hálf |
Plug/ Male Half |
- |
- |
hámark |
hámark |
|
(í) |
(mm) |
(bar/psi) |
(bar/psi) |
(lpm/gpm) |
- |
(cc) |
(cc) |
||||
|
1/8 |
2.8 |
20 / 290 |
60 / 870 |
2.1 / 0.6 |
0.33 |
0.004 |
0.007 |
||||
|
1/4 |
5.5 |
16 / 232 |
48 / 696 |
6.4 / 1.7 |
1.37 |
0.024 |
0.014 |
||||
|
3/8 |
6.3 |
6.9 / 100 |
20.7 / 300 |
11.4 / 3.0 |
2.37 |
0.027 |
0.022 |
||||
|
1/2 |
8.9 |
6.9 / 100 |
20.7 / 300 |
17.8 / 4.7 |
5.32 |
0.029 |
0.030 |
||||
|
Frammistöðubreytur |
||||||
|---|---|---|---|---|---|---|
|
- |
Þvinga til að tengjast |
Ráðlagt tog |
||||
|
Líkamsstærð |
- |
- |
ORB Stærð |
- |
BSP stærð |
- |
|
(í) |
(N) |
(lb) |
- |
(N·m) |
(í) |
(N·m) |
|
1/8 |
48 |
10.79 |
7/16-20 |
11-12 |
1/8" |
8-9 |
|
1/4 |
50 |
11.24 |
9/16-18 |
18-20 |
3/8" |
18-20 |
|
3/8 |
73 |
16.41 |
3/4-16 |
52-57 |
3/8" |
18-20 |
|
1/2 |
87 |
19.56 |
7/8-14 |
58-64 |
1/2" |
34-37 |
|
Seal elastómer |
Notkunarhitasvið |
|
|
EPDM |
(gráða) |
(gráðu F) |
|
-40 gráðu til +150 gráðu |
-40 gráður F til +302 gráður F |
|
Vöruteikning og mál
|
Upplýsingar |
Mál |
||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
|
Þráður / endastærð |
Mynd. |
A |
B |
C |
D |
Hex |
|||||
|
Slönguhali |
n gráðu |
(mm) |
(í) |
(mm) |
(í) |
(mm) |
(í) |
(mm) |
(í) |
(mm) |
(í) |
|
1/4 |
1 |
46.2 |
1.82 |
23 |
0.91 |
15.5 |
0.61 |
19 |
0.75 |
14 |
0.55 |
|
3/8 |
1 |
49.5 |
1.95 |
24.6 |
0.97 |
9 |
0.36 |
23.7 |
0.93 |
18 |
0.71 |
|
1/2 |
1 |
61.1 |
2.41 |
31.7 |
1.25 |
24 |
0.94 |
25.8 |
1.02 |
22 |
0.87 |
|
5/8 |
1 |
68.4 |
2.69 |
35 |
1.38 |
30 |
1.18 |
39 |
1.54 |
27 |
1.06 |
Athugið: Til að fá tengda lengd tengisins, bætið stærðum A (Mynd 1) og G (Mynd 2) saman.
|
Upplýsingar |
Mál |
|||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
Þráður / endastærð |
Mynd. |
E |
F |
G |
H |
J |
Hex |
|||||||
|
BSP |
ORB |
n gráðu |
(mm) |
(í) |
(mm) |
(í) |
(mm) |
(í) |
(mm) |
(í) |
(mm) |
(í) |
(mm) |
(í) |
|
- |
7/16-20 |
2 |
6.5 |
0.26 |
16.17 |
0.64 |
8.7 |
0.34 |
9.1 |
0.36 |
29.3 |
1.15 |
14 |
0.55 |
|
1/8 |
- |
3 |
6.8 |
0.27 |
17.32 |
0.68 |
8.7 |
0.34 |
8 |
0.31 |
30.4 |
1.20 |
15 |
0.59 |
|
- |
9/16-18 |
3 |
7.7 |
0.30 |
19.63 |
0.77 |
9.8 |
0.39 |
9.9 |
0.39 |
37.9 |
1.49 |
17 |
0.67 |
|
3/8 |
- |
3 |
11.0 |
0.44 |
25.40 |
1.00 |
9.8 |
0.39 |
11.2 |
0.44 |
37.9 |
1.49 |
22 |
0.87 |
|
- |
3/4-16 |
3 |
10.0 |
0.39 |
25.40 |
1.00 |
10.0 |
0.39 |
11.0 |
0.44 |
41.6 |
1.64 |
22 |
0.87 |
|
3/8 |
- |
3 |
10.0 |
0.39 |
25.40 |
1.00 |
10.0 |
0.39 |
11.0 |
0.44 |
41.6 |
1.64 |
22 |
0.87 |
|
- |
7/8-14 |
3 |
12.3 |
0.47 |
31.18 |
1.23 |
12.7 |
0.50 |
10.5 |
0.47 |
47.6 |
1.87 |
27 |
1.06 |
|
1/2 |
- |
3 |
13.6 |
0.53 |
34.64 |
1.36 |
12.7 |
0.50 |
14.5 |
0.57 |
47.6 |
1.87 |
30 |
1.18 |
Athugið: Til að fá tengda lengd tengisins, bætið stærðum A (Mynd 1) og G (Mynd 2) saman.
Framleiðsluferli fyrirUniversal Quick Disconnect (UQD)
Sem OEM verksmiðja sem sérhæfir sig í Universal Quick Disconnect (UQD) framleiðslu, leggjum við áherslu á sérsniðna varahlutaframleiðslu til að mæta sérstökum þörfum viðskiptavina okkar, sérstaklega fyrir kælikerfi gagnavera og afkastamikil tölvumál. Við veljum úrvals efni eins og303 ryðfríu stálifyrir tæringarþol og endingu, og EPDM innsigli fyrir áreiðanlega afköst yfir breitt hitastig.
Notkun háþróaðra véla eins ogMazak QTE-100MSYL og Citizen Cincom L12-1M7, náum við þéttum vikmörkum á±0.01 mmog yfirborðsgrófleiki afRa < 0.4µm, sem tryggir nákvæmar stærðir og sléttan frágang. Hver hluti er vandlega samsettur, sem tryggir sléttan gang og öruggar tengingar. Við framkvæmum100% helíum-lekaprófuntil að tryggja engan leka, viðhalda kerfisheilleika. Að lokum framkvæmum við ítarlegt gæðaeftirlit til að tryggja að sérhver UQD uppfylli virkni-, víddar- og frammistöðustaðla, þar á meðal þá sem settir eru af Open Compute Project (OCP). Áhersla okkar á aðlögun, nákvæmni og áreiðanleika gerir okkur kleift að skila afkastamiklum lausnum sem eru sérsniðnar að nákvæmum forskriftum viðskiptavina okkar.
Ferlisflæði
|
Íhlutir |
Ferlisflæði |
Nafn ferli |
Vél notuð |
Vélarmerki |
Skoðunarbúnaður |
|
Universal Quick Disconnect (UQD) |
1 |
Komandi |
N/A |
N/A |
1. Pinnamælir 2. Skífur |
| 2 |
Milling |
5-ás CNC vél |
Mazak QTE-100MSYL |
Prófíll skjávarpar |
|
| 3 |
Beygja |
5-ás CNC vél |
Mazak QTE-100MSYL |
Prófíll skjávarpar |
|
| 4 |
Borun |
5-ás CNC vél |
Mazak QTE-100MSYL |
Prófíll skjávarpar |
|
| 5 |
Rafgreiningarfæging |
N/A |
N/A |
||
| 6 |
Ultrasonic hreinsun |
N/A |
N/A |
||
| 7 |
Samkoma |
N/A | N/A | ||
| 8 |
Innsiglun |
N/A | N/A | ||
| 9 |
Lekaprófun |
N/A | N/A | ||
| 10 |
Skoðun og pökkun |
N/A |
N/A |
Myndband afCNCFramleiðsluferli
Sjáðu CNC framleiðsla í gangi hjá Shenzhen Pride Industrial Co. Ltd.! Horfðu á hráefni breytast í nákvæma hluta. Sjáðu hæft fagfólk og háþróaðar vélar að störfum. Ertu forvitinn um ferlið okkar? Smelltu til að horfa á myndbandið í heild sinni!
Sérsniðin þjónusta fyrirUniversal Quick Disconnect (UQD)
Hjá Shenzhen Pride Industrial Co. Ltd. bjóðum við upp á faglega OEM þjónustu fyrir Universal Quick Disconnect (UQD) og svipaðar vörur. Við sérhæfum okkur í að sérsníða íhluti eins og yfirbyggingu, innsigli, lokar og tengi til að mæta sérstökum þörfum þínum.
UQD okkar er með lekalausa hönnun með lágmarks innrás lofts við tengingu. Ryðfrítt stálbyggingin bætir vökvasamhæfi. Samninga hönnunin passar við hvaða vökvakælingu sem er. Við notum óþarfa þéttingu með tvöföldum EPDM gúmmíþéttingum til að lágmarka leka. UQD uppfyllir og fer yfir staðlaðar forskriftir fyrir áreiðanleika. Það er einnig hægt að skipta um heitt, sem gerir kleift að tengja og aftengja undir þrýstingi.
Til viðbótar við UQD, bjóðum við upp á aðrar vörur eins og háflæðishraðtengi. Þetta er hægt að aðlaga með mismunandi efnum, portstærðum og yfirborðsmeðferðum. Til dæmis getum við notað títan fyrir tæringarþol eða stillt innsiglin fyrir árásargjarna vökva. Við bjóðum upp á hágæða, sérsniðnar lausnir fyrir allar þarfir þínar.
Algengar spurningar
01.Hvað er Universal Quick Disconnect (UQD) og hvernig virkar það?
02.Hver er ávinningurinn af því að nota UQD?
03.Hvernig aftengirðu hraðaftengingarfestingu?
Til að aftengja hraðaftengingu skaltu einfaldlega ýta á eða toga í losunarbúnaðinn til að aðskilja karl- og kventengi. Það fer eftir hönnuninni, það gæti þurft að ýta á hnapp, draga handfang eða snúa.
04.Eru allar hraðaftengingar eins?
Nei, ekki eru öll skynditenging eins. Þeir eru mismunandi í hönnun, efni og virkni. UQD eru sérstaklega hönnuð til að meðhöndla vökva í krefjandi umhverfi og bjóða upp á bættan vökvasamhæfi og tæringarþol.
05.Hvaða efni eru notuð í UQDs?
UQD eru venjulega gerðar úr ryðfríu stáli fyrir endingu og tæringarþol, með EPDM gúmmíþéttingum fyrir áreiðanlega þéttingargetu. Þetta gerir þau samhæf við fjölbreytt úrval vökva og tilvalin fyrir afkastamikil notkun.
06.Hvaða atvinnugreinar nota almennt UQD?
UQD eru notuð í atvinnugreinum eins og kælingu gagnavera, afkastamiklum tölvum, bifreiðum og iðnaðarvökvakerfum. Hæfni þeirra til að tryggja öruggar, lekalausar tengingar gerir þær nauðsynlegar í forritum þar sem áreiðanleg meðhöndlun vökva er mikilvæg.
